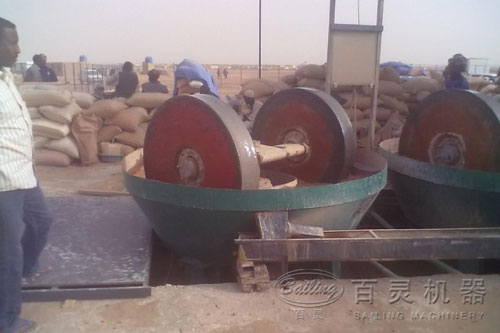

行星式轮碾机主要部件

行星式轮碾混合机适宜混合粉粒状物料，如耐火泥、粘土、粉煤 灰、尾矿砂、炉渣、型砂等，广泛用于免烧砖、蒸压砖、耐火材料、陶瓷、建材等行业。
1、设备主要部件:
    行星式轮碾机由机架、变速箱、碾盘、碾轮、行星搅拌铲、加水装置组成。
    2、各部件结构的说明
一、机架部分
    机架用槽钢焊成一整体，碾盘置于机架中央，机架两端配有保护罩，电机装在机架一侧，通过三角皮带带动变速箱，以驱动立轴转动。
二、碾盘
    碾盘分上、下两部份和盖、筒体下部装有三处衬板，底部开有扇形出料口。筒体上部开有窥视窗，以便观察运行情况。进料口开在直筒体上部，筒盖上方有进水口一个。
三、传动系统
    减速箱为铸铁箱形结构，由两对斜齿组成，悬挂于机架中央，减速后带动立轴转动。行星齿轮箱装在立轴上端，立轴上的中心齿轮通过两只介齿带动两只行星齿轮自转。两根行星齿轮轴的下端各装有一组行星搅拌铲，行星箱两侧装有行星搅拌侧括板，它们以一定的速度（见本设备主要参数）绕立轴作顺时针方向公转，同时两组行星搅拌铲的3块铲板分别以一定的速度（见本设备主要参数）绕各自的轴芯作逆时针方向自转。
四、行星搅拌铲及侧刮板
    行星搅拌铲是本设备的主要搅拌部份，共有两组，第组搅拌铲的3块铲片均匀分布在铲盘上，通过三根刮板杆与铲盘联接。行星搅拌铲是利用铲片的旋转运动状态翻动，搓研和混合物料，铲片和刮板杆上分别开有横向和纵向的沟槽，便于安装、调整，也便于维修时更换。为防止在使用中因物料混入的硬物或铁件而成机件损坏，侧刮板杆上装有过载缓冲保护弹簧，当搅拌阻力过大，超过限度时，保护弹簧自动压缩，铲片即能抬起一定角度，以减少阻力，保护机件。
五、进出料及加水中心装置
    进水部份采用活动接头装置，加水连接固定在行星齿轮箱上，随其与碾轮、行星搅拌铲同步转动，在加水连接与水管之间，装有一回转接头，水与添加剂直接喷洒在物料上，碾轮、刮板、行星搅拌铲上可避免沾染。物料从进料口定量投入，拌碾完毕后的物料由碾盘底部的扇形出料口卸出。
